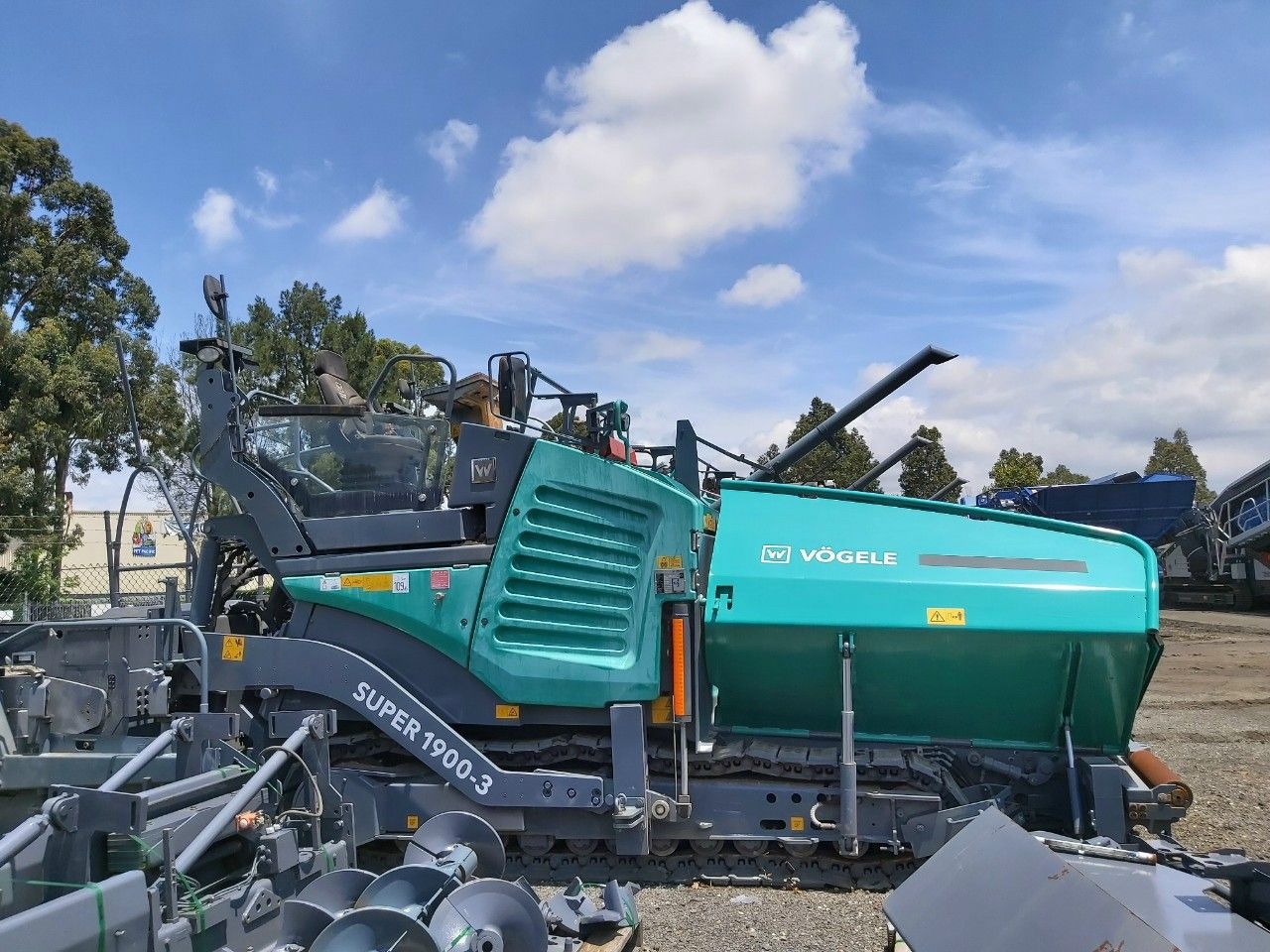

Thông số kỹ thuật thiết kế theo catalogue của thiết bị
Model Vogele Super 1900-3 | Dẫn động: Xích | |
Chiều rộng vệt rải tối đa 11M | Công suất tối đa 900T/ giờ | |
Bề rộng rải vận chuyển 2.55M | Bàn đầm SB2500 | |
Năm sản xuất: 2017 - Đức | Tình trạng đã qua sử dụng |
Máy Vogele Super 1900-3 được trang bị công nghệ mới nhất, là máy rải thảm có công suất vượt trội so với các sản phẩm cùng phân khúc.
Chế độ ECO Mode vận hành siêu yên tĩnh, mức tiêu thụ nhiên liệu thấp hơn và hệ thống làm mát được cải tiến.
Hệ thống ErgoPlus 3 với rất nhiều ưu điểm thân thiện với người sử dụng và nhiều chức năng hữu ích
ĐỘNG CƠ | | PHỄU TIẾP LIỆU | ||
Động Cơ | Động cơ Diesel (6 máy)hiệu Cummins, Làm mát bằng nước | Sức Chứa | 14 tấn | |
Kiểu | QSB6.7-C203 | Chiều Rộng | 3,265 mm | |
Tiêu Chuẩn | EU Stage 3a, US EPA Tier 3 | Chiều Cao Phễu | 615 mm ( Tính từ đáy phễu) | |
Công Suất | Tiêu chuẩn: 151 KW ở 2,000 v/p (theo DIN) Chế độ ECO: 153 Kw ở 1,700 v/p | Con Lăn Đây | Dao động, biên độ dao động trong khoảng 75 mm đến 150 mm | |
LỰA CHỌN BÀN ĐẦM | ||||
Thùng Nhiên Liệu | 430 lít | SB 250 | Chiều rộng cơ sở 2,5m (TV/TP1), tối đa 10m | |
Hệ Thống Điện | 24 V | AB 500 | Chiều rộng cơ sở 2,55m, có thể điều chỉnh mở rộng từ 2,55 đến 5m (TV/TP1), tối đa tới 8.5 m với các cục nối | |
KHUNG GẦM XE | ||||
Các Bánh Xích | Được trang bị guốc cao su | AB 600 | Chiều rộng cơ sở 3 m, có thể điêu chỉnh từ 3-6 m (TV/TP1) , chiều rộng tối đa 9 m với các cục nối | |
Diện Tích Tiếp Xúc | 3,060 mm x 305mm | |||
Hệ Thống Treo | Cố định | Bàn đầm loại | TV/TP1 | |
Tăng Xích | Bằng lò xo | Chiều dầy lớp trải | Đạt đến 30 cm | |
Ga- La – Chạy | Được bôi mỡ suốt đời sử dụng | Làm nóng bàn đầm | Dùng điện để làm nóng | |
Truyền Động | Các bính xích đực dẫn động độc lập bằng thủy lực và được điều khiển bằng điện | Nguồn điện | Máy phát điện xoay chiều 3 pha | |
Tốc Độ | Tốc độ trải: Đạt đên 25 m/phút,có thể điều chỉnh | KÍCH THƯỚC VÀ KHỐI LƯỢNG | ||
Di chuyển: Dạt đến 4,5 km/h , có thể điều chỉnh | Chiều dài | Kích thước vận chuyển của xe và bàn đầm - AB 500/AB 600 TV: 6,6 m | ||
Chuyển Hướng | Bằng cách thay đổi tốc độ các bánh xích | Khối lượng | Khối lượng v/c xe và bàn đầm loại AB 500TV - CHiều rộng trải đến 5m: 20,9 tấn | |
Phanh Chính | Bằng thủy lục | BĂNG TẢI TRỤC XOẮN | ||
Phanh Tay | Hệ thống phanh nhiều đĩa, giữ bằng lò xo không cần bảo dưỡng | Trục xoán | Tốc độ chạy: Đạt đến 79 v/p, có thể điều chỉnh ( bằng tay quay hoặc tự động) | |
BĂNG TẢI TRỤC XOẮN | ||||
Trục xoán | 2 trục, cánh xoán có thể thay thế được. Có thể quay ngược chiều | Chiều cao trục xoắn: điều chỉnh thay đổi trong phạm vi 15 cm ( vị trí cách mặt đất tối thiểu là 10 cm) | ||
Đường kính cánh xoán: 400mm | ||||
Truyền động: Mỗi trục xoắn được dẫn động quay độc lập bằng thủy lực | Bôi trơn | Bôi trơn bằng hệ thống bơm mỡ tự động chạy bằng điện |
Video làm việc của máy rải thảm Vogele Super 1900-3
Động cơ truyền động chính : Động cơ Diesel Cummins 6-cylinder làm mát bằng chất lỏng, QSB6.7-C170,Công suất 127kW tại 2,000 rpm. Động cơ phù hợp với tiêu chuẩn khí thải (COM) 3a và Tier 3. Hộp điện tử điều khiển động cơ
Gầm bệ máy : Hệ thống truyền động thủy tĩnh. Xích truyền động với đệm cao su, Diện tích tiếp xúc 2830 x 305mm. Phanh đĩa bền bỉ yêu cầu tầng suất bảo dưỡng thấp, tư động khoá không cần sự can thiệp của áp lực dầu
Cơ cấu cấp liệu, băng tải liệu và vít rải liệu: Con lăn đỡ rộng hành trình lên đến 150mm. Dung tích phễu chứa lên đến 13 tấn vật liệu, Miệng phía trước có thể nâng lên được. 4 hệ thống lái thuỷ lực độc lập cho băng tải và vít tải liệu. Vít tải có thể đảo ngược và có thể điều chỉnh chiều cao bằng thủy lực với tấm chặn và giằng. Vít tải có chệ độ điều khiển bằng tay thủ công. Tự động cấp liệu vào khoang vít tải trong khi tạm ngừng trải. 2 bộ nối vít tải 65 cm mỗi bên (trái và phải)
Hệ thống điện: Hệ thống điện điều khiển 24V. 01 đèn trang bị cho khoang vít rải, 24V
Hệ thống sấy bàn đầm : Máy phát 3 pha, làm mát dầu và điều tốc điện tử. Bàn đầm được sấy khi động cơ chạy chế độ không tải
Sàn vận hành : Hai ghế ngồi, có thể điều chỉnh ra phía ngoài cabin bằng hệ thống trượt. Ghế ngồi và bảng điều khiển có thể điều chỉnh để có vị trí tối ưu thuận lợi nhất. Modun điều khiển ErgoPlus 3 màn hình mầu có độ tương phản cao, dễ dàng vận hành và quan sát các chức năng máy. 2 Modul điều khiển bàn đầm ErgoPlus 3 được trang bị bên phải và trái có màn hình mầu dễ dàng cài đặt thông số và hiển thị trạng thái điều khiển của máy và bàn đầm, cũng như các chức năng của máy.
Mọi thông tin xin liên hệ 0912 09 77 44 để được báo giá và tư vấn trực tiếp.
