Mục đích là bơm vữa bê tông xi măng vào lòng đất để chống lại sự sạt lở ngang của nền đất yếu. Sử dụng cho các công trình xây dựng tòa nhà cao tầng, hầm, xây dựng đường cao tốc...

Giải pháp làm sạch bãi biển bằng máy chuyên dụng Bobcat
Chế tạo chi tiết máy cơ khí chính xác
Các loại máy xúc lật Bobcat & máy quét bụi Bobcat
Danh sách thiết bị thi công cho sân golf 36 hố
Máy quét bụi công trường xây dựng

Tại sao lại áp dụng công nghệ khoan neo đất?

Hiện nay tình trạng sụt lở mái Taluy đường xảy ra thường xuyên hơn do tình trạng mưa lũ kéo dài, nước trên cao đổ xuống mà không có sự ngăn cản, hoặc các tòa nhà bị chấn động do sụt lún, trôi cát dưới nền móng. Do đó công nghệ khoan neo được áp dụng được phổ biến hơn, nó giúp gia cố nền đất như mái taluy, tường vây trong các công trình xây dựng... an toàn cho công trình khi đưa vào sử dụng sau này, giảm thiểu rủi ro về tình trạng sụp lở đất đá.

Một vài điều cần biết về khoan neo đất.

  • Khoan neo dùng để neo cấu kiện vào trong lòng đất
  • Áp dụng để ổn định và chống sụp lở của tường vây, hố móng, taluy đường. Làm giảm áp lực đầy ngang
  • Khoan neo đất gồm 3 phần chính:
  • Đầu Neo - Thân Neo - Gốc Neo: Đầu neo để cố định các sợi cáp và truyền lực kéo lên cầu kiện
  • Thân Neo bao gồm các sợi cáp đàn hồi
  • Gốc Neo được bơm vữa xi măng để cố định NEO trong đất

Lực căng kéo và góc độ khoan ảnh hưởng trực tiếp đến sự phân bố của các lực neo vào cấu kiện và được tính toán theo các điều kiện kỹ thuật thực tế

Các loại NEO:

Neo đất có thể phân loại theo cách sử dụng, biện pháp thi công, góc khoan, điều kiện địa chất, vật liệu sử dụng hoặc theo thời gian sử dụng mà phân loại vào NEO tạm và NEO vĩnh cửu.

  • NEO vĩnh cửu: Dùng cho làm tường vây, mái taluy, nền móng công trình...
  • NEO tạm được sử dụng trong xây dựng hoặc tháo dỡ công trình khi hoàn thành như NEO hàng cọc cừ, tường vây cọc khoan nhồi, tường vây barriet...

 Thiết bị khoan NEO đất dạng tự hành bánh xích:

Hiện nay phổ biến nhất vẫn là máy khoan NEO của hãng KOKEN - Nhật Bản. Máy được thiết kế đặc thù để phù hợp với các loại địa hình trong những công trình xây dựng khác nhau như làm tường vây nền móng, làm taluy trong xây dựng đường xá. Do đó có nhiều chủng loại máy có thể đáp ứng nhu cầu của người sử dụng như máy tự hành hoặc dàn khoan có thể làm việc ở độ dốc lớn như taluy đường:

STT

Mô tả chi tiết

RPD-40C

RPD-180CBR

RPD-180C

01Đường kính khoan (mm)60 – 137101 – 225101 - 225
02Tốc độ quay mũi khoan (v/p)33(thấp)/ 66(cao)4581
03Momel xoắn kN-m4.0 / 2.01510,8
04Choòng khoan đập (bpm)2,0002,2002200
05Năng lượng va đập (J)350800750
06Lực đẩy (kN)259060
07Độ dài neo (mm)2,2002,7603000
08Công suất máy (kw)40 / 1,800135 / 2,100124/ 2200vp
09Kích thước (D*R*C m)5,90 x 2,00 x 2,308,70 x 2,80 x 3,107,6 x 2,42 x 2,72
10Trọng lượng (Kg)55001600012700

 Ngoài các loại khoan NEO tự hành còn có các máy khoan neo dạng cơ khí "Skid base type" dùng cho các địa hình trên cao, độ dốc lớn mà máy tự hành không lên được.



RPD-20L đã được sản xuất để đáp ứng nhu cầu ngày càng tăng về kích thước nhỏ gọn và trọng lượng nhẹ tại các công trường khoan neo. Tổng trọng lượng khô là 380 kg, vì vậy giàn khoan này sẽ cho thấy hiệu suất đáng kể trong việc khoan ở những vùng đất tương đối nông.

  • Đường kính lỗ khoan: max 90mm
  • Tốc độ quay: 30 -60 V/p
  • Momen xoắn 1,6/0,8 kN-m
  • Tần suất đập 2400 L/P
  • Năng lượng đập 150J
  • Lực đẩy 10kN
  • Độ dài neo 1360 mm
  • Công suất máy 18,5
  • Kích thước 2,50 x 97 x 1,28 cm
  • Trọng lượng 560 kg



Máy khoan mới, RPD-30LK đã thành công trong việc giảm trọng lượng của nó bằng cách sử dụng hợp kim nhẹ cho các thành phần chính của chính nó. Loại giàn có trọng lượng nhẹ này giúp đơn giản hóa giàn giáo và cho phép vận chuyển dễ dàng, giúp giảm chi phí xây dựng đáng kể.

  • Đường kính lỗ khoan: max 125mm
  • Tốc độ quay: 51 V/p
  • Momen xoắn 2,5 kN-m
  • Tần suất đập 1200 L/P
  • Năng lượng đập 250 J
  • Lực đẩy 16 kN
  • Độ dài neo 1630 mm
  • Công suất máy 30-4
  • Kích thước 3,02 x 1,15 x 1,20 cm
  • Trọng lượng 730 kg




RPD-60R đảm bảo người vận hành giảm chi phí xây dựng bằng cách đơn giản hóa giàn giáo để khoan neo, được kích hoạt nhờ vào việc giảm trọng lượng của chính giàn khoan này. Ngoài ra, có thể nói rằng sự dễ dàng để xử lý máy này cũng góp phần giảm chi phí xây dựng.

  • Đường kính lỗ khoan: max 137mm
  • Tốc độ quay: 55 (thấp)/ 110 (cao) V/p
  • Momen xoắn 5.5 (Low) / 2.7 High) k Nm
  • Tần suất đập 2200 (low)/ 3000 (high)L/P
  • Năng lượng đập 500 (Low) / 350 (High) J
  • Lực đẩy 39 kN
  • Độ dài neo 1805 mm
  • Công suất máy 55-4 kw-P
  • Kích thước 3,70 x 1,43 x 1,40 cm
  • Trọng lượng 1500 kg

RPD-75DR được thiết kế để người vận hành có thể điều chỉnh cơ học chiều dài của cột khoan tùy theo ứng dụng khoan, ví dụ khoan thoát nước hoặc khoan neo, v.v.

Dòng máy khoan này rất phổ biến để chốt sạt lở Ta luy đường trong thi công thiết kế làm cao tốc hoặc qua các khu vực có mức độ sạt lở cao, hoặc trong các đường dẫn dòng thủy điện...

  • Đường kính lỗ khoan: Max. 157mm
  • Tốc độ quay: 40 (Low) / 80 (High) V/p
  • Momen xoắn 6.0 (Low) / 3.0 (High) k Nm
  • Tần suất đập 2200 (low)
  • Năng lượng đập 500 J
  • Lực đẩy 20 (Push) / 60 (Pull) kN
  • Độ dài neo 2,250 (Full) / 1,940 (shorten the mast)
  • Công suất máy 55-4 kw-P
  • Kích thước 3,515 x 1,665 x 1,300 mm
  • Trọng lượng 2,800 kg

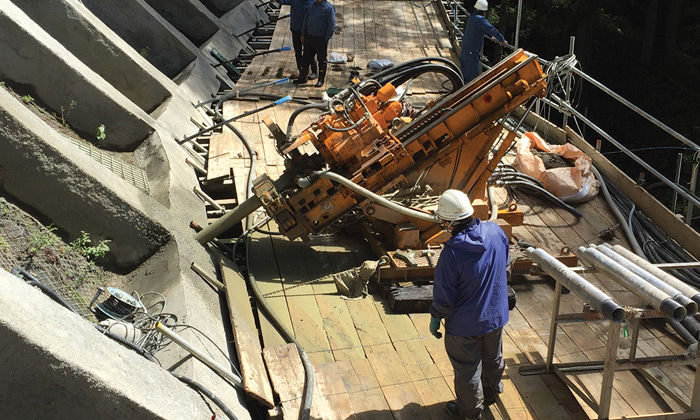

  RPD-100N3 đã được phát triển để có thể hoạt động trong không gian hẹp như các tấm lót trong khi vẫn duy trì hiệu suất cao với đầu khoan rút gọn và cột khoan. Máy khoan này cũng có thể được sử dụng cho các ứng dụng khác như neo hoặc khoan giếng nước.
  • Đường kính lỗ khoan: Max. 175mm
  • Tốc độ quay: 50 (Low) / 100 (High) V/p
  • Momen xoắn 4.7 (Low) / 9.5 (High) k Nm
  • Tần suất đập 2200 (low)
  • Năng lượng đập 750 J
  • Lực đẩy 45 (Push) / 80 (Pull) kN
  • Độ dài neo 1,500 mm
  • Công suất máy 75-4 kw-P
  • Kích thước 2,740 x 1,600 x 1,450 mm
  • Trọng lượng 2,800 kg
